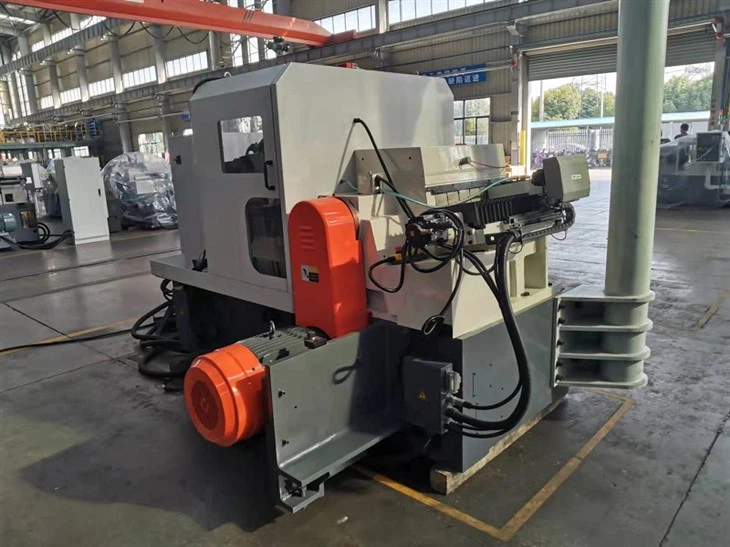

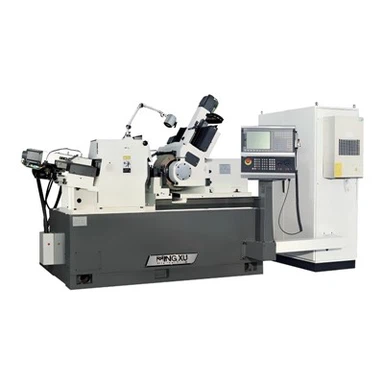

CNC bezcentra slīpmašīna

MX-M200 sērijas augstas-kvalitatīvas un augstas-precizitātes CNC bezcentra slīpmašīna ar uzlabotu vadības sistēmu, kas ļauj precīzi pielāgot slīpēšanas procesu. Šis precizitātes līmenis nodrošina nemainīgu izvades kvalitāti, un tam ir arī lietotājam{5}}draudzīgs interfeiss, kas atvieglo tā darbību.



Mūsu MX-M200 sērijas automātiskā bezcentra slīpmašīna ir daudzpusīgs rīks, ko izmanto cilindrisku komponentu precīzai slīpēšanai ražošanas nozarē.



MX-M200 ir aprīkots ar inteliģentu slēgtas{2}}cilpas vadības sistēmu. Tā pilnībā slēgtā-cilpas atgriezeniskās saites sistēma, kas reāllaikā kompensē termiskās deformācijas un mehāniskās kļūdas, savukārt adaptīvais slīpēšanas algoritms uzlabo konsekvenci. Tā atbalsta CBN/dimanta supercietos slīpripas. Kombinācijā ar inteliģentu pārsēju sistēmu tas ievērojami uzlabo slīpēšanas koeficientu (G koeficientu) un virsmas kvalitāti.







CNC bezcentra slīpmašīnas ir ļoti pielāgojamas, var slīpēt gandrīz visus metāliskus materiālus un dažus nemetāliskus materiālus, taču ir jāizmanto piemēroti slīpripas (alumīnija oksīds, CBN, dimants utt.).



1. Melnie metāli - Visizplatītākais

Oglekļa tērauds un leģētais tērauds: piemēram, 45 tērauds, 40 Cr tērauds, GCr15 nesošais tērauds.

* Pielietojums: vārpstas, gultņu rullīši, virzuļu tapas.

* Slīpripas: parasti izmanto brūno kausēto alumīnija oksīdu (A) vai balto kausēto alumīnija oksīdu (WA); CBN var izmantot augstai efektivitātei.



Čuguns: piemēram, pelēkais čuguns, kaļamais čuguns.

* Pielietojums: Dzinēja sadales vārpstas kakliņi, hidrauliskie komponenti.



Nerūsējošais tērauds: piemēram, 304, 316, 17-4PH.

* Problēmas: augsta viskozitāte, slikta siltumvadītspēja, viegli sadedzina sagataves.

* Risinājumi: izmantojiet slīpripas ar augstu asumu (piemēram, viena{0}}kristāla kausēta alumīnija oksīda SA) un spēcīgu dzesēšanu.



Instrumentu tērauds / prestērauds: piemēram, Cr12MoV tērauds, H13 tērauds.

* Raksturlielumi: augsta cietība, grūti slīpējams.



2. Krāsainie metāli

Alumīnija sakausējumi: piemēram, 6061, 7075.

* Izaicinājums: īpaši pakļauts riteņu aizsērēšanai (šķembu saķere).

* Risinājums: izmantojiet brīvi strukturētus slīpripas vai specializētus slīpripas kopā ar augsta spiediena{0}}dzesēšanu un skalošanu.



Vara sakausējumi: misiņš, bronza.

* Pielietojums: vārstu serdeņi, savienotāju tapas.



Titāna sakausējumi: piemēram, Ti-6Al-4V.

* Izaicinājums: ārkārtīgi slikta siltumvadītspēja, augsta ķīmiskā reaktivitāte, īpaši pakļauta degšanai un saķerei.

* Risinājums: zema lineārā ātruma slīpēšana, specializēti slīpripi un bagātīgs dzesēšanas šķidrums.



3. Cietie materiāli

Volframa karbīds: piemēram, YT15, YG8.

* Pielietojums: instrumentu turētāji, kalnrūpniecības urbji, blīvgredzeni.

* Slīpripa: jāizmanto dimanta slīpripas.



Inženierkeramika: piemēram, cirkonija oksīds (ZrO2), alumīnija oksīds (Al2O3), silīcija nitrīds (Si3N4).

* Pielietojums: Medicīniskās ierīces (kaula skrūves), elektroniskās shēmas plates, sūkņu blīves.

* Slīpripa: jāizmanto dimanta slīpripas, un parasti ir nepieciešamas ātrgaitas{0}}elektriskās vārpstas.



4. Citi īpašie materiāli

* Kompozītmateriāli: ar oglekļa šķiedru pastiprināta plastmasa utt. (Ir nepieciešami īpaši procesi, lai novērstu atslāņošanos).

* Magnētiskie materiāli: neodīma dzelzs bors utt. (Jāapsver demagnetizācijas jautājumi).







Produkta nosaukums	CNC bezcentra slīpmašīna
Modelis	MX-M200
Iegremdējiet{0}}plūsmu
Slīpēšanas diametrs	5-100 mm
Maks. Slīpēšanas garums	190 mm
izmantojot -plūsmu
Slīpēšanas diametrs	5-100 mm
Slīpripas specifikācija	P600x200(250)x305mm
Regulējošā riteņa specifikācija	P350x200(300)x203mm
Slīpēšanas riteņa ātrums	1100 apgr./min
Riteņa ātruma regulēšana (bezpakāpju)	10-200 apgr./min
Regulējošs riteņa rāmja pagriešanas leņķis
Vertikāli	-2 grādi - +5 grādi
Horizontāli	-1 grāds - +3 grāds
Riteņa minimālās padeves daudzuma regulēšana	0,001 mm
Grinding Wheel Dresser Minimālais padeves daudzums	0,001 mm
Augstums no Gri centra līnijas. Ritenis & Reg. Wheel To Work Atpūta	200 mm
Ūdens plūsma	100L/min
Kopējā jauda
Slīpēšanas riteņu motors	22KW
Regulējošais riteņu motors	3KW
Ūdens sūkņa motors	0,45 kW
Eļļošanas sūkņa motors	0,09 kW
Magnētiskais dzesēšanas šķidruma atdalīšanas motors	0,18 kW
Barošanas avots	3N 50Hz 380V
Mašīnas izmēri (LxWxH)	3200x1785x1800mm
Mašīnas svars	Apmēram 7500 kg
Precizitāte (standarta joslas)
Apaļums	0,001 mm
Cilindrisms	0,0018 mm
Nelīdzenums	Ra0,16μm
